Керамическая система SCHIEDEL Quadro

Schiedel Quadro – специальная дымоходная система для индивидуальных газовых котлов в многоэтажных зданиях (поквартирное отопление).

Подвод приточного воздуха для процесса горения в топку котла осуществляется непосредственно из атмосферы через интегрированный в конструкцию дымовой трубы вентиляционный канал.

Дымоходная система Schiedel Quadro делает возможной эксплуатацию газовых котлов в режиме, независимом от воздуха помещения и одновременно исключает проблемы сжигания топлива при плотных оконных и дверных конструкциях.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Децентрализованное отопление, используемое по необходимости
• Индивидуальный расчёт за потребляемое топливо

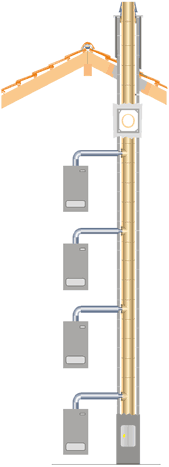

• Возможность подключения до 10 котлов
• Нет необходимости в организации дополнительной шахты приточного воздуха и нет видимых соединительных элементов между нею и котлом
• Отпадает проблема подачи приточного воздуха для горения, а надёжность эксплуатации многократно возрастает
• Незначительная занимаемая площадь благодаря компактным строительным размерам
• Точный расчёт поперечного сечения по таблицам и диаграммам

ОСОБЕННОСТИ ДЫМОХОДНОЙ СИСТЕМЫ SCHIEDEL QUADRO

     Дымоходная система Quadro была разработана немецкой компанией Schiedelспециально для обслуживания котлов с закрытыми камерами сгорания. Использование такого типа котельного оборудования актуально в многоквартирных жилых домах споквартирным отоплением. Эта уникальная, проверенная на многих европейских рынках система, позволяет одновременно подавать воздух для горения к топке котла и отводить образующиеся продукты сгорания.

     Движение воздуха и дымовых газов происходит в противоточном режиме. В результате дымовые газы отдают часть своего тепла воздуху, идущему в топку котла, способствуя более полному использованию теплоты дымовых газов и экономии энергии. Такая система получила название LAS, или система воздух-дымовые газы. Она работает без использования воздуха помещения, в котором установлен настенный котел: через интегрированный в конструкцию дымохода вентиляционный канал воздух подводится к топке котла, а через внутреннюю керамическую трубу удаляются дымовые газы.

     Согласно Европейским Нормам котлы с закрытыми камерами сгорания, предназначенные для работы с системой LAS, должны иметь маркировку С42 (котлы с дымососом, установленным после теплообменника) или С43 (котлы с вентилятором перед горелкой). Такая маркировка означает, что котлы данной марки проверены на совместную работу с системой воздух-газ. При установке котлов, работающих без использования воздуха помещения, нет необходимости в организации дополнительной подачи воздуха к топке, поэтому отпадают проблемы сжигания топлива, связанные с наличием в доме современных окон и недостатком воздуха для горения.

     Для правильного выбора соответствующего сечения дымоходной системы вТехнической информации компании Schiedel представлены расчётные диаграммы, позволяющие проектировщику значительно сократить время на проведение трудоемких расчетов.

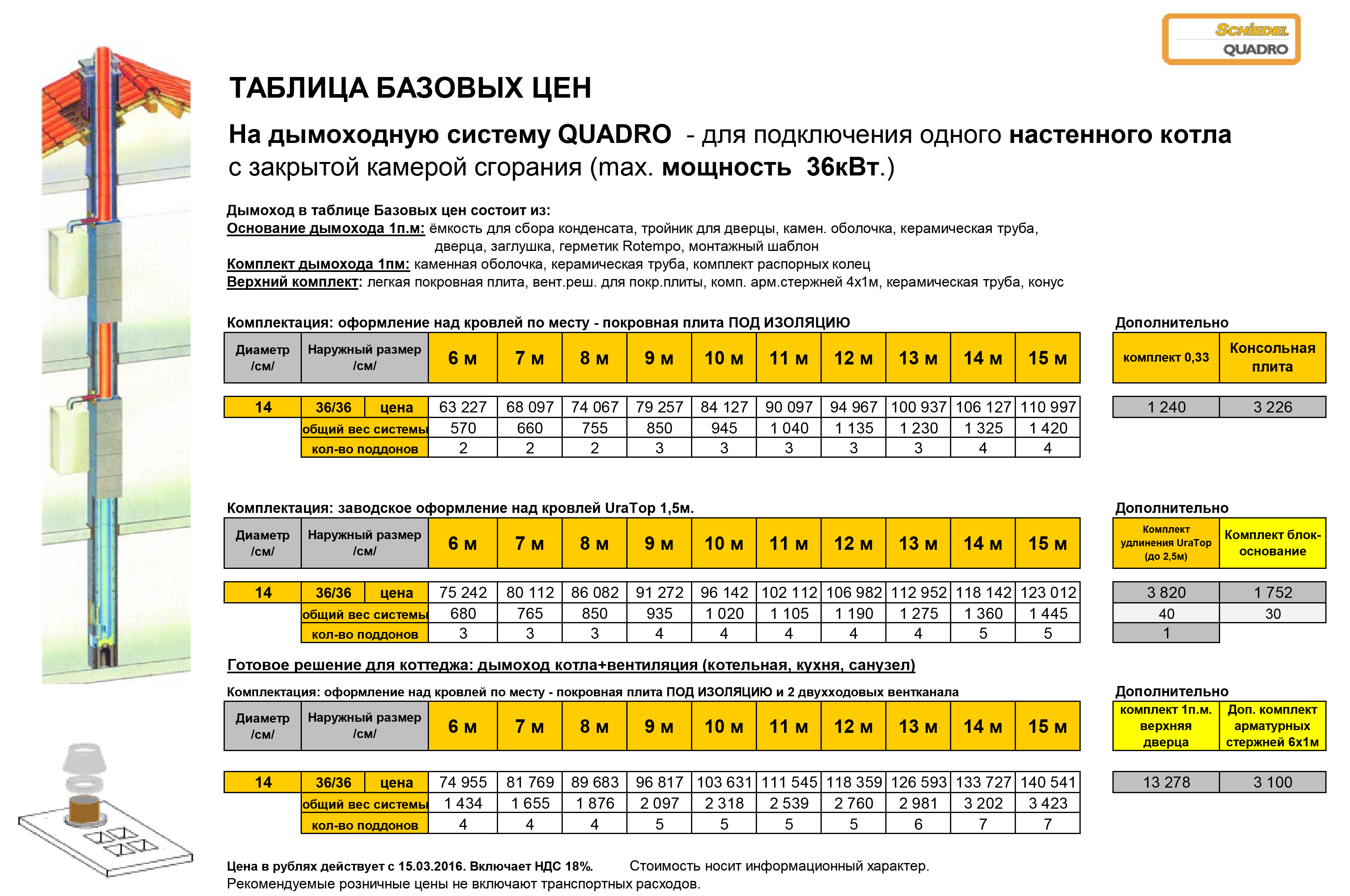

Дымоходная система Schiedel Quadro представляет собой полностью укомплектованную всеми необходимыми элементами конструкцию, основными составными частями которой являются:

• Внутренняя керамическая труба из высококачественной технической керамики. При высокой механической прочности и газоплотности она устойчива к воздействию влаги и кислот, к перепаду температур, к высоким температурам (1250°С), что гарантирует её эксплуатационную долговечность. Надежное соединение труб друг с другом обеспечивает как конструкция самой трубы (выступ – паз), так и применение специального герметика Rotempo. Для обеспечения дополнительной прочности и газоплотности конструкции в целом каждое соединение керамических труб друг с другом фиксируется снаружи металлическими манжетами. Одна из трех манжет снабжена распорными кольцами, центрирующими колону из керамических труб внутри керамзитобетонной оболочки.

• Наружная оболочка из лёгкого бетона имеет широкое квадратное внутреннее сечение с закруглениями по углам, которые просчитаны с точки зрения аэродинамики для каждого из диаметров. В сочетании с круглой внутренней трубой это обеспечивает благоприятное для потока приточного воздуха поперечное сечение. Причем, размер поперечного сечения шахты для подачи воздуха в полтора раза больше сечения трубы для удаления дымовых газов. Кроме того, каждая оболочка имеет по углам круглые отверстия для установки арматуры, в которые на строительной площадке могут при необходимости устанавливаться арматурные стержни для придания конструкции дополнительной статической устойчивости, что особенно важно для верхней свободностоящей части дымоходной системы над крышей. Соединение каменных оболочек друг с другом осуществляется на цементном растворе для наружных работ марки не ниже М 150. Каменные оболочки практичны: они имеют небольшие размеры и вес и позволяют значительно сэкономить площадь. Наружный размер каменной оболочки самого большого диаметра – 55 х55 см. Геометрия каменной оболочки позволяет выполнять подключение со всех четырех сторон. Это означает, что на каждом этаже подключение может быть выполнено так, как это удобно для конкретного проекта.

• Элемент для подключения с интегрированным адаптером позволяет выполнить надёжное соединение с внутренней керамической трубой в любом месте. Эластичные стенки адаптера корригируют незначительные отклонения от оси симметрии подключаемой трубы, а также компенсируют возникающие напряжения и надёжно исключают распространение шума по конструкции дымовой трубы. При необходимости адаптеры можно легко заменить.

    Каждая дымоходная система укомплектована ёмкостью для сбора и отвода конденсата, устанавливаемой в основании. Её подключение к канализационной сети здания обеспечивает отвод образующегося конденсата, а также скапливающейся атмосферной влаги. Кроме того, каждый дымоходный стояк включает в себя как минимум один тройник для осмотра и очистки, через который ведется постоянный осмотр и обслуживание системы. Для оформления верхней части дымовой трубы обязательно использование покровной плиты, защищающей внутреннее сечение шахты для подачи воздуха от атмосферных осадков. Для декоративной отделки дымоходной системы над крышей предлагается несколько вариантов: обмуровка, отделка по месту, использование готовых оболочек из стекловолокна FBK, внешняя поверхность которых отделана либо под штукатурку, либо имитирует кирпичную кладку. Многие строительные компании уже сделали свой выбор в пользу дымоходных систем Schiedel Quadro, которые смонтированы и успешно эксплуатируются сегодня в двенадцати различных регионах России от Калининграда до Тюмени. Наиболее популярным вариантом среди выполненных объектов является размещение дымоходных систем Schiedel в конструкции стены здания, разделяющей две соседние кухни (как это представлено на рисунке), либо в специально выделенной шахте.

Преимуществами такого решения являются:

•  возможность размещения котла в непосредственной близости к дымоходной системе и, как следствие,    минимальное количество местных сопротивлений на пути движения как дымовых газов, так и приточного  воздуха;
•  экономия площади внутри квартиры;
• расположение дымоходной системы и идущих рядом вентиляционных каналов в единой конструкции  кирпичной кладки как внутри, так и снаружи здания.

Дымоходная система Schiedel Quadro относится к строительным конструкциям здания и может быть смонтирована одновременно с возведением стен. Существует также возможность монтажа системы в уже построенном здании, но для этого во всех перекрытиях должны быть оставлены отверстия требуемого размера (на 5 см больше наружных размеров каменной оболочки), которые затем заполняются негорючей теплоизоляцией. Конструктивно как каменные оболочки, так и керамическая труба жестко не связаны друг с другом и со строительными конструкциями здания и являются самонесущими. Дополнительная статическая устойчивость системы обеспечивается благодаря предусмотренным в конструкции каменных оболочек каналам для арматуры. Решения по оформлению верхней части дымоходной системы, выступающей над крышей здания, могут быть весьма разнообразны: это и обмуровка кирпичной кладкой, и установка готовой оболочки FBK, и использование специального комплекта изоляции, а также отделка по месту. Для проведения осмотра и очистки дымоходных систем Schiedel Quadro используется тройник прочистки, который устанавливается в основании системы. При большой высоте системы возможна установка дополнительного тройника – в верхней части, предпочтительно на техническом этаже.

И в заключение необходимо отметить, что дымоходная система сопровождается 30-летней гарантией, однако, срок службы её гораздо больше. Это означает, что без замены дымоходной системы можно заменить в здании несколько поколений настенных котлов.
